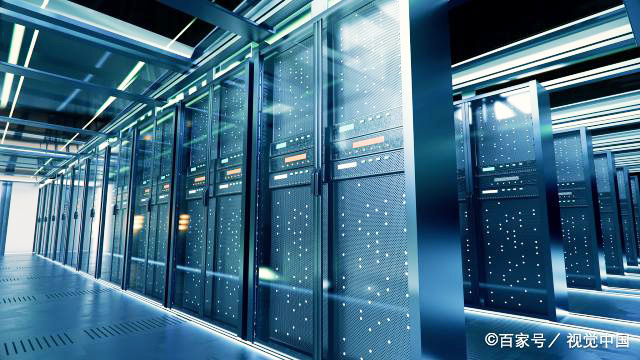

隨著互聯網的不斷發展，網絡技術也日新月異……在當今這個大數據時代，掌握信息就掌握了一切！我們的衣食住行都離不開大數據的分析和推送。所以，數據中心的建設也越來越多，綜合布線技術的使用也越來越廣泛。

在網絡綜合布線中，網絡核心設備，如：服務器，路由器，交換機等硬件的安裝與配置往往更受到重視，但在綜合布線過程中，網絡配線架卻容易被忽略掉，認為是可有可無的設備。甚至有一些小的公司在搭建網絡機房的時候，直接不使用網絡配線架。因此，在網絡系統建設中常常會出現配線架的選型不合理，安裝不規范等問題。

那么，要想解決此類問題，首先要認清網絡配線架的重要性，了解它的作用和工作原理，以及它是如何打線進行安裝的。

一、什么是網絡配線架？

配線架主要用于終端用戶線或中繼線，并能對它們進行調配連接的設備。

二、網絡配線架的作用

① 方便網絡管理，提高管理效率，減少網絡故障的發生；
　　② 配線架是網線與網絡設備連接的橋梁，是綜合布線系統中重要組件；
　　③ 減少插拔次數，降低接口損壞率，方便靈活對網絡重新配置；

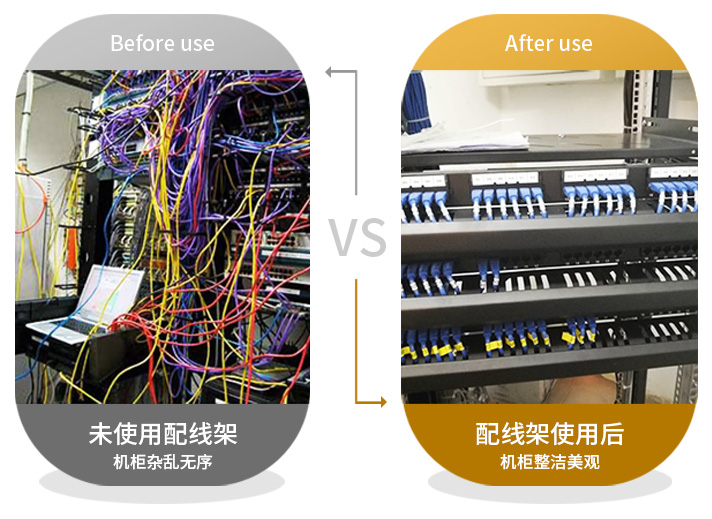

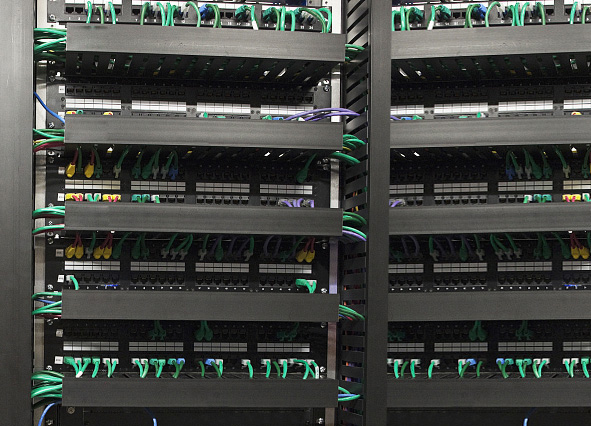

　　④ 使機房環境整潔有序，避免線纜雜亂無章。同時，規范的標記與連接，在管理時一目了然，大大降低維護和人力成本。

三、網絡配線架的打線安裝方法

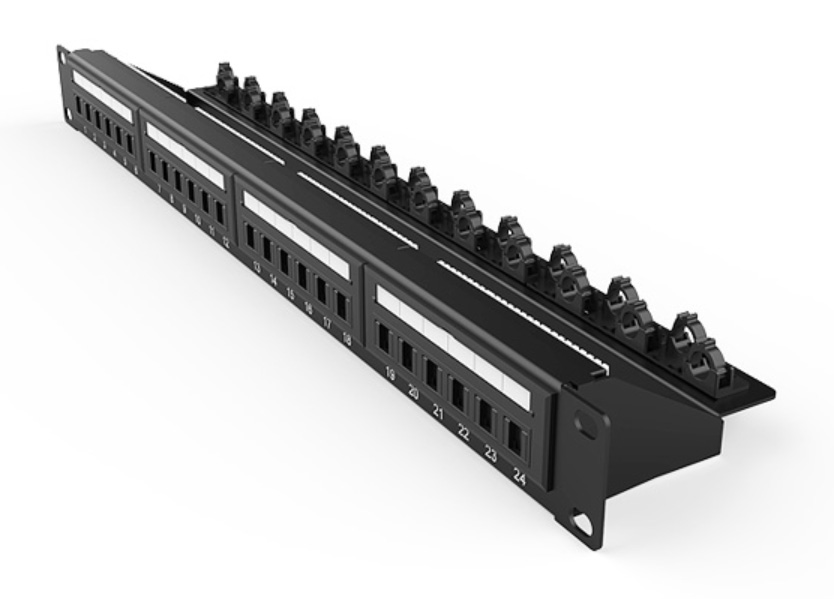

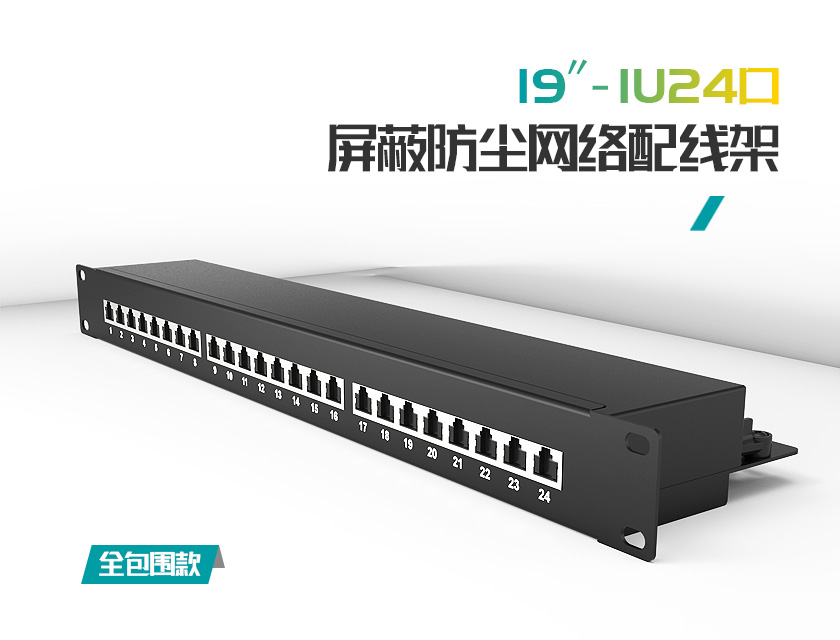

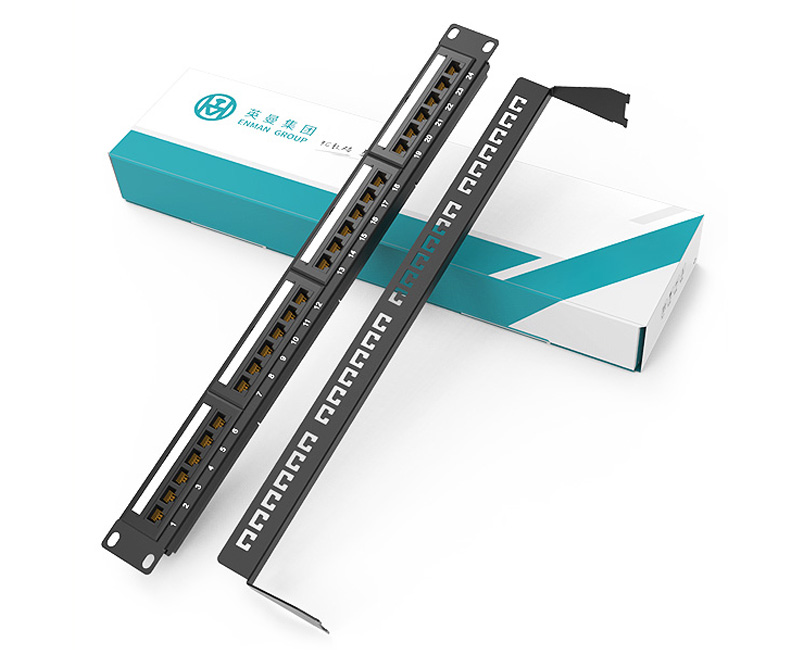

接下來我們以1U24口-防塵網絡配線架

為例，親手實操一下網絡配線架的打線步驟：

首先準備好材料工具：網線、配線架、軋帶、打線刀、剪線鉗；

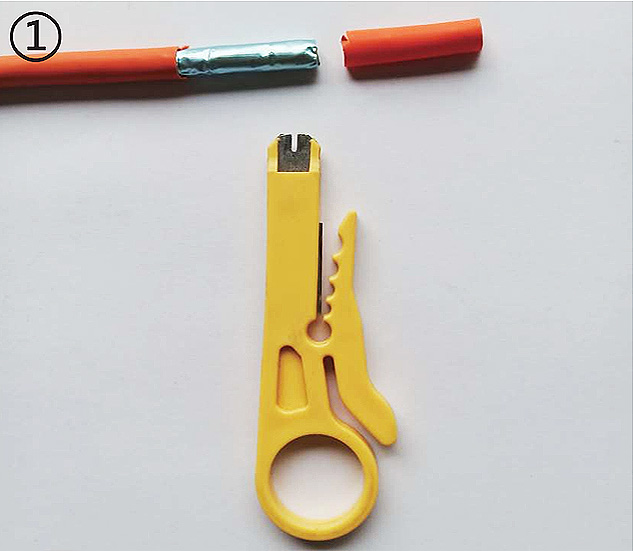

01，在網線2cm處用打線刀剝離外皮，去掉鋁箔，整理網線線芯；

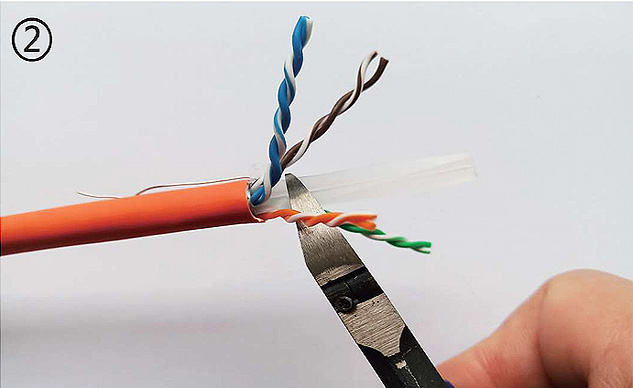

02，用剪線鉗剪去網線中間十字骨架（若沒有骨架可忽略）；

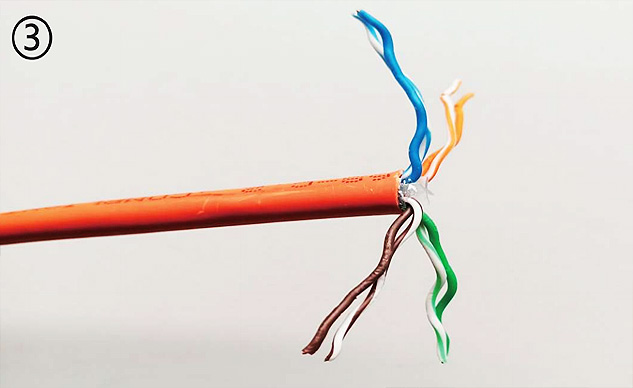

03，將網線按照線位貼顏色分類；

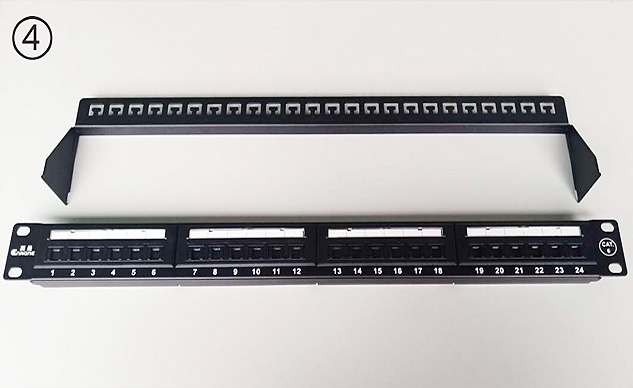

04，將配線架后托架取下，方便后續操作；

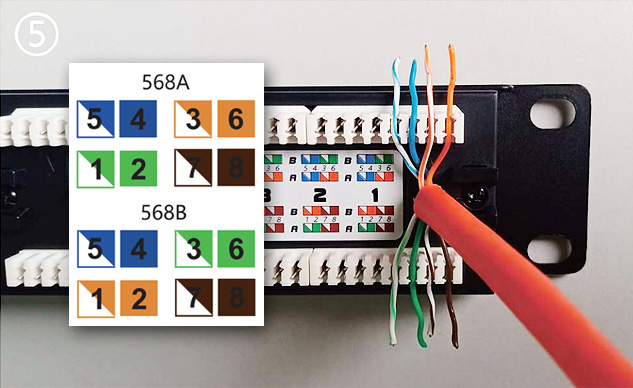

05，按照568A/568B線序顏色指示，用手將對應顏色的網線壓入線槽內。（圖示：568A壓線方法） ；

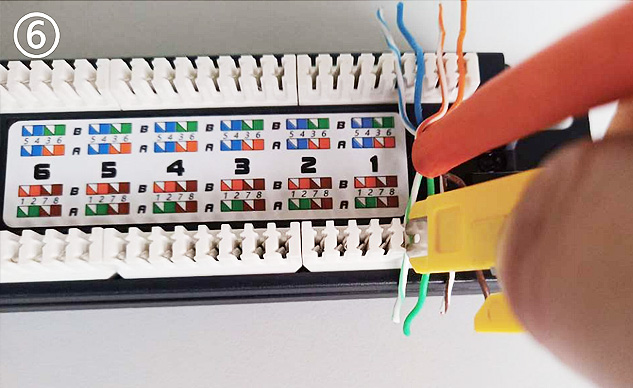

06，將已放好的網線用打線刀壓線端，用力一一對應壓入端子座；

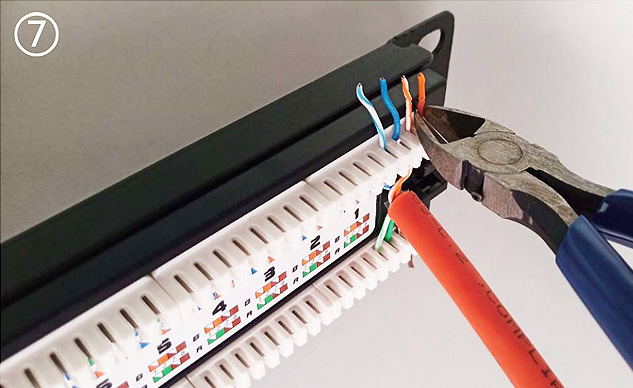

07，壓緊網線后，用剪線鉗剪去多出的部分，完成打線；

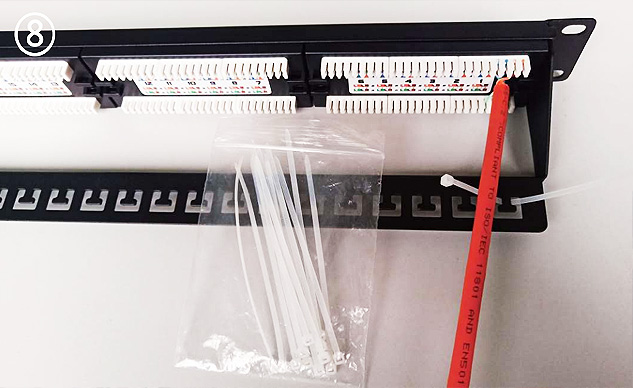

08，把后托架裝上，并取出一根扎帶，綁在T型以固定網線；

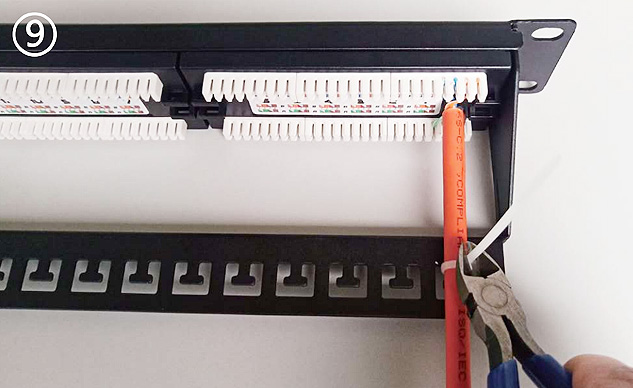

09，鎖緊扎帶，剪掉扎帶多出的部分；

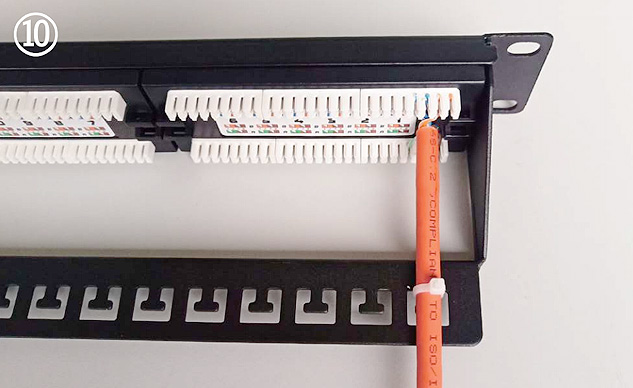

10，按此方法依次將其他網線打線到配線架上，完成安裝。

四，網絡配線架如何進行正確安裝？

① 檢查配線架和配件完整
　　↓
　　② 將配線架安裝在機柜設計位置的立柱上
　　↓
　　③ 理線
　　↓
　　④ 端接打線
　　↓
　　⑤ 做好標記，安裝標簽條

五，安裝配線架應注意以下事項：

① 網絡配線架應安裝在機柜中間偏下方的位置。
　　② 網絡配線架的安裝的方向為插水晶頭面向外。
　　③ 安裝時要注意水平安裝并固定網絡配線架。
